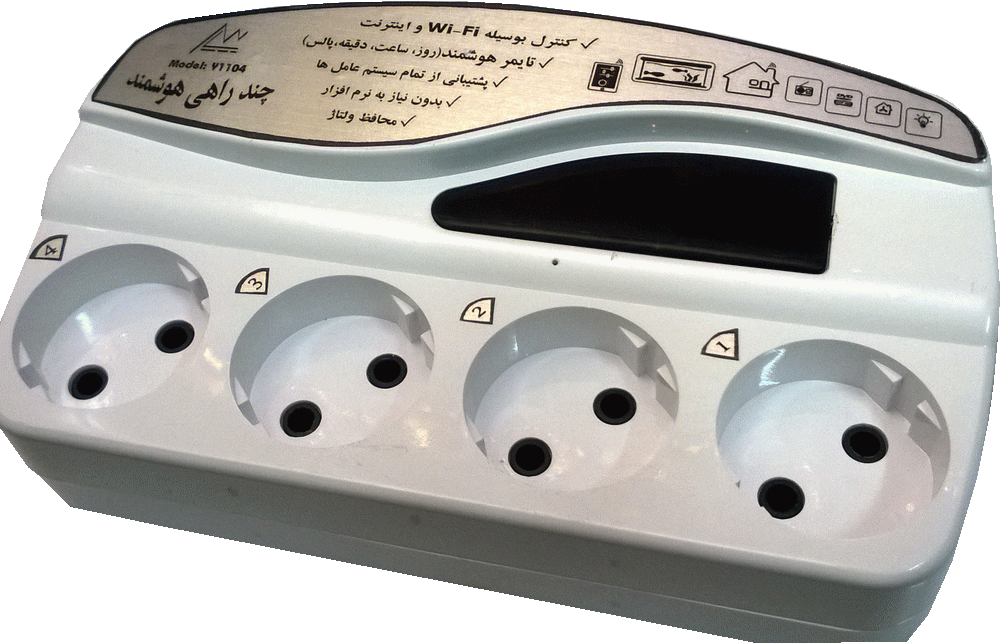

چند راهی هوشمند Y1104 / کنترل با اینترنت از هر شهری



چند راهی هوشمند Y1104 / کنترل با اینترنت از هر شهری

چند راهی هوشمند Y1104 / کنترل با اینترنت از هر شهری

چند راهی هوشمند Y1104 / کنترل با اینترنت از هر شهری

قابلیت ها:

ابتدا واي فاي تلفن همراه خود را روشن کرده و واي فاي دستگاه را با نام PAS انتخاب کرده و سپس با کلمه عبور 12345678 به دستگاه اتصال مي يابيم.

يک مرورگز بر روي تلفن همراه باز کرده(Chrome و يا Mozila FireFox)، سپس با آردس 192.168.1.2 وارد دستگاه خواهيم شد:

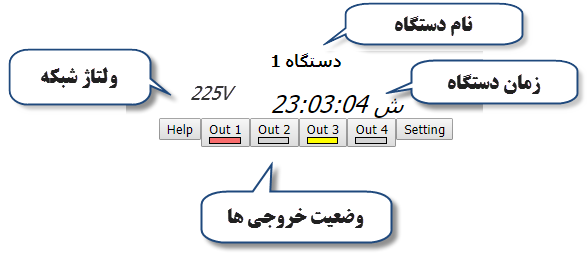

• در بالاي صفحه نام دستگاه نمايش داده ميشود.
• ولتاژ اين لحظه برق در سمت چپ نمايان است که در صورت خروج از محدوده مجاز ولتاژ قرمز خواهد شد.
• زمان دستگاه در وسط صفحه قابل مشاهده مي باشد.



 وضعیت چراغ ها





چراغ قرمز ( بالا – راست): وضعیت محافظ ولتاژ را نشان میدهد.

• روشن: ولتاژ از محدوده مجاز خارج شده است.
• چشمک زن: تاخیر در وصل خروجی ها (ولتاژ به حالت طبیعی بازگشته است).

چهار چراغ زرد: هر کدام وضعیت خروجی مورد نظر را نشان میدهد.

• روشن: خروجی روشن شده است.
• خاموش: خروجی خاموش میباشد.
• چشمک زن: خروجی از طریق تایمر روشن شده است.
• چشمک ریز: خروجی خاموش می باشد و کنترل آن در دست تایمر می باشد.

•













روش تنظيم ساعت دستگاه:

بر روي زمان فعلي دستگاه کليک کرده و سپس با تائيد زمان واقعي (زمان گوشي شما)، زمان بر روي دستگاه ذخيره ميگردد.

اگر زمان را ذخيره کرديد و و پس از قطع برق زمان دوباره از تنظيم خارج شد، باتري داخلي دستگاه نياز به تعويض دارد. دستگاه را باز کرده و باتري فوق را که يک باتري 3 ولت نوع CR2032 مي باشد بر روي آن قرار دهيد. باتري فوق عمري حدود سه سال خواهد داشت.

وضعيت چهار خروجي در صفحه مشخص ميباشد:

• خاکستري: خروجي خاموش مي باشد.

• زرد: خروجي روشن مي باشد، ولي بعلت خروج ولتاژ از محدوده مجاز اجازه روشن شدن ندارد.

• قرمز: خروجي روشن مي باشد، و همچنين اگر ولتاژ در محدوده مجاز هم نباشد مسلماً خروجي از حالت محافظ ولتاژ خارج شده است و خروجي اجازه روشن شدن را دارد.

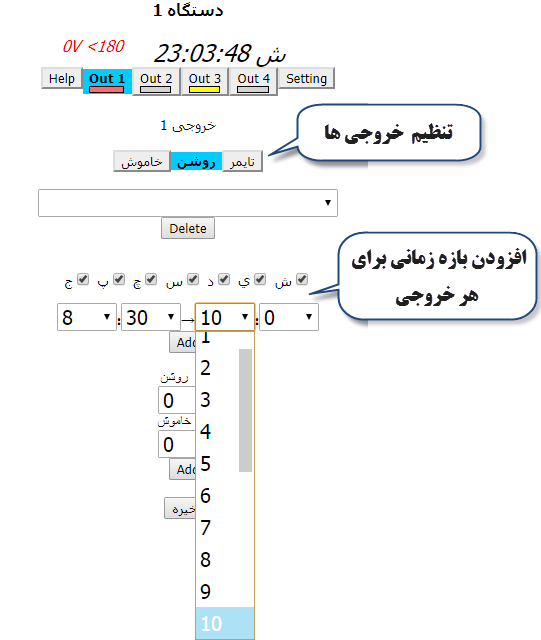

پس از انتخاب خروجي مورد نظر، صفحه زير نمايش داده ميشود:

در قسمت اول نام خروجي مورد نظر نمايش داده ميشود.

با سه دکمه فوق ميتوان کنترل خروجي را در دست گرفت: خروجي را روشن و خاموش و يا کنترل خروجي را در دست تايمر قرار داد.

 جهت کنترل خروجي با تايمر مراحل زير را دنبال مي کنيم:

1. روز هاي مورد نظر را که قصد روشن شدن خروجي در آن روز ها را داريد تيک بزنيد.
2. ساعت و دقيقه شروع روشن شدن که در سمت چپ قرار دارد تعريف ميگردد.
3. ساعت و دقيقه اي که خروجي بايستي در آن زمان خاموش گردد را از دو فيلد سمت راست تعيين ميگردد.
4. سپس دکمه Add زده ميشود.
5. به تعداد مورد نياز و با همين روش زمان ها و روزهاي ديگر را اضافه مي نماييم.
6. اگر نياز باشد در بازه فوق، پالس تعريف نماييم، از دو آيتم پايين ("روشن" و " خاموش") استفاده ميگردد. در حالت فوق ابتدا بايستي بازه مورد نظر از فيلد زمان ها انتخاب شده باشد که پالس در بازه فوق تعريف گردد.
7. به هر تعداد که بخواهيم ميتوان پالس روشن و خاموش در بازه زماني فوق تعريف کرد.
8. پالس ها به ترتيب نمايش داده شده اجرا ميگردند و پس از اتمام دوباره پالس اول شروع ميشود. اين تکرار آنقدر تکرار ميشود تا بازه زماني اصلي پايان يابد.
9. پالسي که ميخواهيد تعريف نماييد پس از زماني که در فيلد زمان ها انتخاب شده است ذخيره ميگردد.
10. اگر زماني را اشتباه وارد کرديد و يا نياز به حذف آن شد، بايستي از فيلد زمان ها آن را انتخاب و سپس از گزينه حذف استفاده نمائيد.
11. آيتم هايي که با ستاره شروع ميشوند، پالس درون بازه زماني را نشان مي دهند، بطوريکه عدد سمت چپ(کنار ستاره) زمان پالس روشن و عدد سمت راست زمان پالس خاموش خروجي را نشان ميدهد.

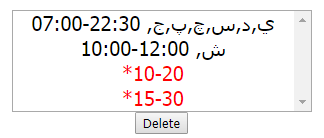

به مثال فوق دقت نمائيد:

1. تمام  روز هاي هفته به جزء روز هاي شنبه، از ساعت هفت صبح الي ده و سي دقيقه شب روشن مي باشد.
2. روز هاي شنبه:

• • • ساعت 10:00 الي 10:10 روشن
    • ساعت 10:10 الي 10:30 خاموش
    • ساعت 10:30 الي 10:45 روشن
    • ساعت 10:45 الي 11:15 خاموش
    • ساعت 11:15 الي 11:25 روشن
    • ساعت 11:25 الي 11:45 خاموش
    • ساعت 11:45 الي 12:00 روشن

 براي تغيير تنظيمات دستگاه، از قسمت Setting و با وارد کردن کلمه عبور پيش فرض 123456 وارد تنظيمات دستگاه خواهيم شد:

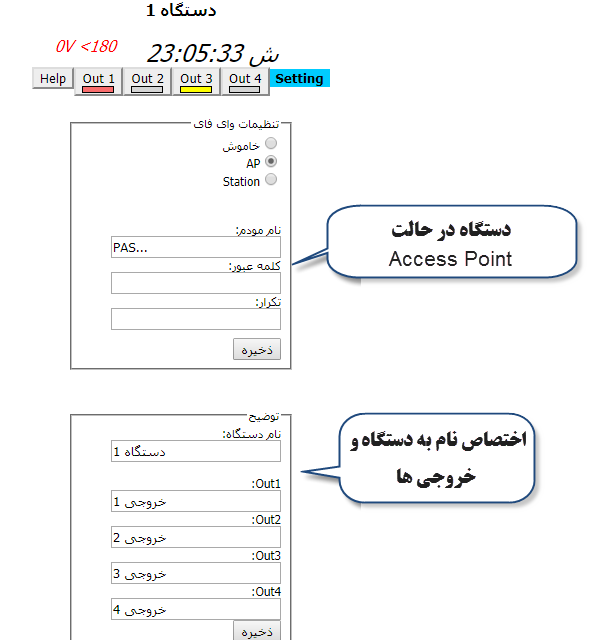

تنظيمات واي فاي:

خاموش: واي فاي داخلي دستگاه کامل خاموش و از دسترس خارج ميگردد. در اين حالت مطمئن ميشويد که به هيچ عنوان کسي از اطراف قابليت کنترل دستگاه را نخواهد داشت. براي روشن کردن آن فقط نياز هست که يک بار دکمه ريست زده شود، وسپس واي فاي دستگاه روشن خواهد شد و پس از اعمال تغييرات و پس از سپري شدن 3 دقيقه دوباره خاموش ميگردد(اگر هنوز هم بر روي خاموش باشد).

AP: دستگاه فقط با واي فاي خود ارتباط برقرار خواهد کرد.

Station: دستگاه به مودم محلي شما اتصال برقرار کرده و قابليت اين را داريد که با آي پي تعريف شده، در کل شبکه محلي (رايانه ها، لبتاپ ها، تبلت ها، گوشي ها) قابل استفاده باشد و همچنين در صورت اتصال مودم به اينترنت، قابليت کنترل از راه دور براي شما مهيا ميگردد(کنترل از طريق وب سايت از هر نقطه از زمين).

توضيح: در قسمت فوق قابليت تغيير نام دستگاه به نام دلخواه شما وجود دارد و همچنين ميتوان به هر خروجي يک نام اختصاص داد. امکان فوق به شما سهولت استفاده و تعيين خروجي ها را بهمراه خواهد داشت.

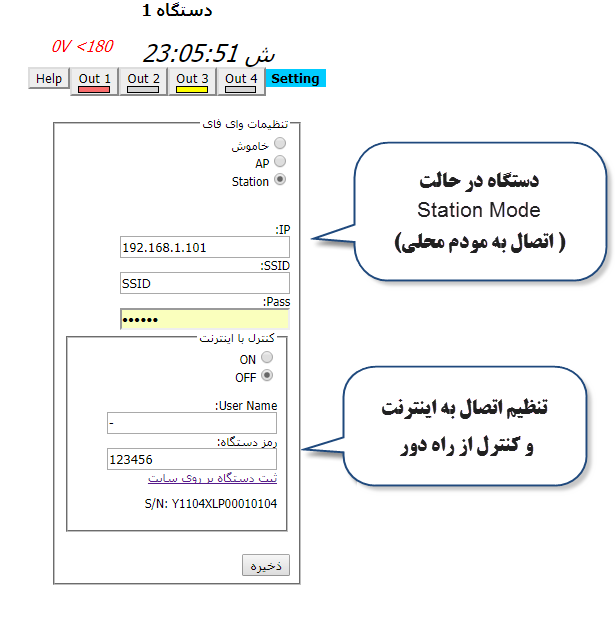

در حالت Station:

IP: آي پي دستگاه را تعريف مي کنيم و از اين پس و با اتصال به مودم ميتوان با آي پي فوق با دستگاه ارتباط برقرار کرد:

SSID: نام مودمي را که قرار است به آن وصل شويم وارد مي گردد.

Pass: کلمه عبور مودم مربوطه را وارد ميگردد.

جهت اتصال به اينترنت و کنترل از راه دور نياز ميباشد قسمت فوق را ON نمائيد. سپس در سايت ثبت نام کرده و نام کاربري سايت را در قسمت User Name وارد ميکنيم. رمز دستگاه که جهت ورود به دستگاه استفاده ميگردد(در هنگام ورود به Setting) را ميتوان در قسمت مربوطه تغيير داد.

جهت اتصال به اينترنت، رمز و سريال دستگاه نياز مي باشد که بايستي در سايت در قسمت دستگاه مربوطه وارد گرد، عدم تطابق رمز و سريال دستگاه با سايت عدم اتصال و کنترل با اينترنت را در پي خواهد داشت.

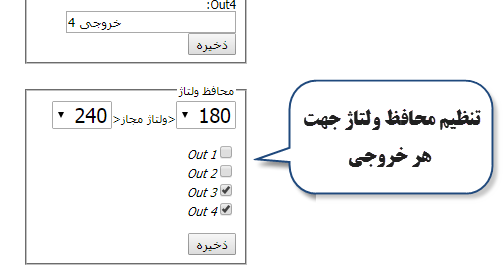

تنظيمات محافظ ولتاژ دستگاه:

در قسمت فوق هر خروجي را ميتوان از دخالت محافظ ولتاژ خارج کرد و يا جهت محافظت تجهيز وصل شده به خروجي مورد نظر، قابليت محافظت ولتاژ را براي آن فعال کرد.

با خروج ولتاژ از محدوده تعريف شده ولتاژ (افت ولتاژ  و يا افزايش ولتاژ)، خروجي ها قطع خواهند شد. اگر نيلز بود محدوده ولتاژ را طبق نياز خود تغيير داد، قابليت فوق در دسترس مي باشد.

ريست کردن دستگاه: دکمه ريست را فشار داده و پس از حدود ده ثانيه چراغ ها چشمک زن خواهند شد، حال دستگاه به تنظيمات اوليه کارخانه باز گشته است.

مواقعي که نياز به ريست دستگاه وجود دارد:

1. در صورت اعمال تغييراتي که باعث باز نشدن ناخواسته صفحه دستگاه گردد(در مواقعي که ذخيره تنظيمات بعلت مشکل مودم، گوشي، آنتن دهي و ... ناقص ذخيره گردند و دستگاه با خطا مواجه گردد).
2. در صورت فراموشي کلمه عبور دستگاه.
3. در صورت فراموشي رمز واي فاي دستگاه.
4. در صورت فراموشي آي پي دستگاه در حالت Station، پس از يک بار فشار دادن دکمه ريست(کوتاه مدت)، دستگاه با حالت AP روشن ميگردد. در اين هنگام ميتوان با واي فاي خود دستگاه وارد گرديد(IP:192.168.1.2) و تنظيمات قبلي را مشاهده کرد. پس از سه دقيقه و در صورت تغيير ندادن مد واي فاي، دستگاه به حالت اصلي(Station) خود بر ميگردد.
